99精品国产高清一区二区三区,日本xoxoxo在线播放,国产精品96久久久久久,太粗大进不去倒刺带钩,在线观看黄色电影

膩(ni)子，作為(wei)墻(qiang)壁(bi)裝飾材(cai)料，能使墻(qiang)面保持干(gan)凈(jing)、清爽。不(bu)過，如果施工過程(cheng)中，細節(jie)處理不(bu)當，會出現(xian)膩(ni)子層起泡等現(xian)象，十分影響美觀。

什么原因會導致膩子起泡呢？

1、粗糙砂漿基面(mian)起泡

現象：

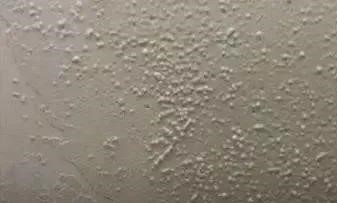

膩(ni)子(zi)刮上去起密集且(qie)(qie)小(xiao)的氣泡；不僅(jin)鼓得(de)很高，而且(qie)(qie)刺破后，里面的小(xiao)坑也相對比較深。

產生原因：
批刮(gua)膩子(zi)的(de)基面(mian)是現澆的(de)混(hun)凝土(tu)墻面(mian)，表面(mian)有脫(tuo)模后留下(xia)密集(ji)的(de)氣(qi)(qi)(qi)(qi)(qi)眼(yan)。在這樣的(de)基面(mian)上(shang)批刮(gua)時，氣(qi)(qi)(qi)(qi)(qi)眼(yan)被(bei)膩子(zi)膏(gao)體密封，氣(qi)(qi)(qi)(qi)(qi)眼(yan)里(li)的(de)空氣(qi)(qi)(qi)(qi)(qi)被(bei)壓(ya)縮，就會形成積蓄的(de)勢能(neng)。之后當刮(gua)刀離開(kai)氣(qi)(qi)(qi)(qi)(qi)眼(yan)時，膩子(zi)膏(gao)體受(shou)到氣(qi)(qi)(qi)(qi)(qi)眼(yan)里(li)被(bei)密封壓(ya)縮的(de)空氣(qi)(qi)(qi)(qi)(qi)的(de)反(fan)彈頂起，就形成了氣(qi)(qi)(qi)(qi)(qi)泡。

不(bu)管是(shi)砂漿層還(huan)是(shi)混(hun)凝土層的吸(xi)水(shui)(shui)率都(dou)很高，表面有(you)細孔(kong)，細孔(kong)在正(zheng)常情況下儲存空氣，膩子批刮上去(qu)后，水(shui)(shui)分會(hui)被吸(xi)收，空氣排(pai)不(bu)出去(qu)就會(hui)形成氣泡。

針(zhen)對這個(ge)現象，可使(shi)用壁安加固(gu)劑套膠(jiao)，加固(gu)基層處理，封閉(bi)吸水(shui)率。

2、刮第二道膩(ni)子起泡

現象：

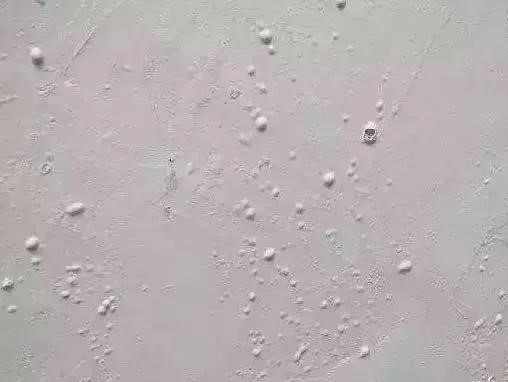

膩子氣泡(pao)較大(da)而且(qie)密集(ji)。

產生原因：
這樣的(de)(de)情形，往往是第(di)一道(dao)膩(ni)子(zi)本來就(jiu)沒有(you)消除(chu)氣泡，刮第(di)二道(dao)膩(ni)子(zi)時(shi)，習慣性的(de)(de)拿鏟(chan)(chan)刀去(qu)鏟(chan)(chan)平，把第(di)一道(dao)的(de)(de)氣泡鏟(chan)(chan)破了，又回到了上述情況，還(huan)是相同的(de)(de)原因，在第(di)一個氣眼上面繼續產生(sheng)一個新的(de)(de)氣泡。

3、混(hun)凝土(tu)天花(hua)板基(ji)面(mian)氣(qi)泡(pao)

現象：
一般會起較大的泡或者(zhe)空(kong)鼓。

產生原因：
混凝土天花板基層光滑且施工不(bu)方(fang)便(bian)，涂刷用(yong)力(li)(li)不(bu)均勻，導(dao)致(zhi)膩子層不(bu)能牢固粘接，加上膩子層自(zi)身的重力(li)(li)，導(dao)致(zhi)起泡。

4、基層(ceng)有(you)浮灰(hui)或者粉化導致(zhi)起泡

現象：
一般起大(da)泡或(huo)起鼓脫(tuo)層。

產生原因：
基(ji)層(ceng)粉化或(huo)(huo)者(zhe)有大量浮灰，涂刷膩子后(hou)不能有效(xiao)粘接發生起鼓(gu)或(huo)(huo)起泡。

5、膩子原料/配方問題起泡

現象：
攪拌過程中(zhong)，產生大量氣體而導(dao)致起泡。

產生原因：
使用粘度過高和(he)容易引氣(qi)(qi)的(de)纖(xian)維素和(he)膠粉，導致膩子(zi)層成膜性很強，基層氣(qi)(qi)體被封(feng)閉(bi)無法排除(chu)氣(qi)(qi)泡。另外(wai)，有些品質差(cha)的(de)灰鈣里含有大量的(de)生(sheng)石灰，加水后發生(sheng)劇烈放(fang)熱(re)反應(ying)產生(sheng)氣(qi)(qi)泡。

推薦使用壁安(an)易(yi)刮(gua)寶膩子、易(yi)找(zhao)平石膏，主(zhu)料(liao)為優(you)質無(wu)機(ji)凝膠(jiao)，加上高(gao)效環保有機(ji)添加劑，配合水洗(xi)砂(sha)等天然礦物材料(liao)精(jing)制而(er)成(cheng)，施工效果好，給(gei)墻(qiang)面打(da)下(xia)完美基底(di)。

那么該如何預防膩子起泡呢？

膩(ni)子批刮(gua)時產生氣泡，主要(yao)是因為膩(ni)子在批刮(gua)過(guo)程中夾雜著空氣或者水汽，而當氣體(ti)無法散(san)出時，就(jiu)會產生起泡的現象(xiang)。因此施(shi)工時要(yao)注意以下(xia)幾點：

1、批刮前注意做好基礎處理工作
遇到疏松或過于干燥的基層，應在膩子批刮前，對基層進行灑水濕潤，或者用加固劑進行加固后再批刮膩子。
在致密(mi)層(ceng)(ceng)(ceng)表面，可(ke)以(yi)使用(yong)造(zao)毛處(chu)理，或先用(yong)底層(ceng)(ceng)(ceng)膩子粗找平，避免面層(ceng)(ceng)(ceng)膩子直接施工而導致起泡(pao)的問題。

2、保證每層膩子干透
施工時，要保(bao)證前一道工序完(wan)全干(gan)燥(zao)后，采(cai)用低(di)粘度且柔性較(jiao)強的(de)膩子產(chan)品進行下(xia)一道的(de)批刮(gua)。

3、注意批刮厚度
膩子(zi)單遍批刮如果(guo)太厚，也會(hui)導致膩子(zi)批刮時(shi)不易及時(shi)排出，從而(er)形成(cheng)氣泡，因(yin)此(ci)要特別注意控制(zhi)批刮厚度。

4、注意膩子調配比例
膩子(zi)攪拌(ban)時(shi)，務必按(an)照產品包裝說明(ming)書(shu)的加水量進行調配(pei)，將膩子(zi)攪拌(ban)成(cheng)合適的稀稠度。

5、攪拌后靜置

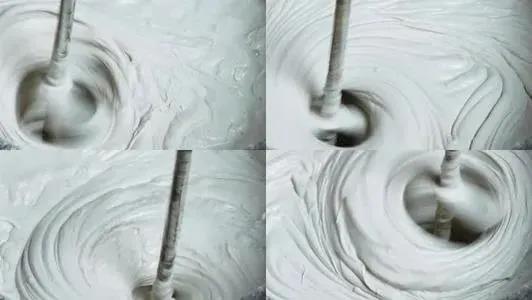

攪(jiao)拌(ban)膩子攪(jiao)拌(ban)機轉速過快(kuai)也會(hui)導致混入空(kong)氣起泡(pao)，因此攪(jiao)拌(ban)后靜(jing)置10分(fen)鐘左右再(zai)進行刮涂。

遇到膩子起泡時又該如何處理呢？

若(ruo)起泡的面(mian)積較小，那么可以通過打磨的方(fang)式處(chu)理后，再用加固劑進(jin)行界面(mian)處(chu)理。

若出(chu)現大面積的(de)起泡(pao)問題，那么可以用鏟刀直(zhi)接(jie)壓(ya)破小泡(pao)口，重新(xin)用膩子填補(bu)孔洞即可。千萬不要在未進行修補(bu)的(de)情況(kuang)下(xia)，直(zhi)接(jie)進行下(xia)一道(dao)批刮，這樣起泡(pao)會出(chu)現在新(xin)批刮的(de)膩子層表面。
